ملاحظة: سوف يتعارض RSTP مع بروتوكول الحلقة عند تمكينه. عند التخطيط ، انتبه إلى تصميم حل التكرار في الطبقة 2 ، سواء كنت تستخدم شجرة تمتد أو حلقة. افصل شبكة حلقة التبديل أولاً لتجنب عواصف الشبكة الناجمة عن الحلقات المنطقية ، وضبط جميع مفاتيح DIP على المفتاح إلى إيقاف التشغيل.

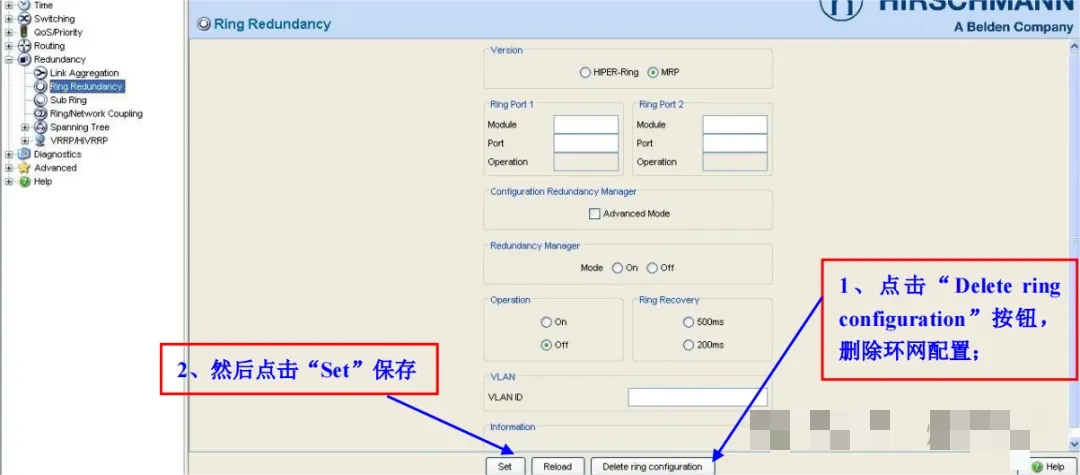

1. قم بتسجيل الدخول إلى واجهة تكوين التبديل وأدخل واجهة تكوين الشبكة الدائرية كما هو موضح في الشكل لمسح تكوين الشبكة الدائرية:
انقر فوق الزر "حذف تكوين الحلقة" لحذف تكوين شبكة الدائري ؛ ثم انقر فوق "تعيين" للحفظ
سيتمكين RSTP مع بروتوكول الحلقة ، لذلك انتبه لاختيار حل التكرار طبقة 2 !!!

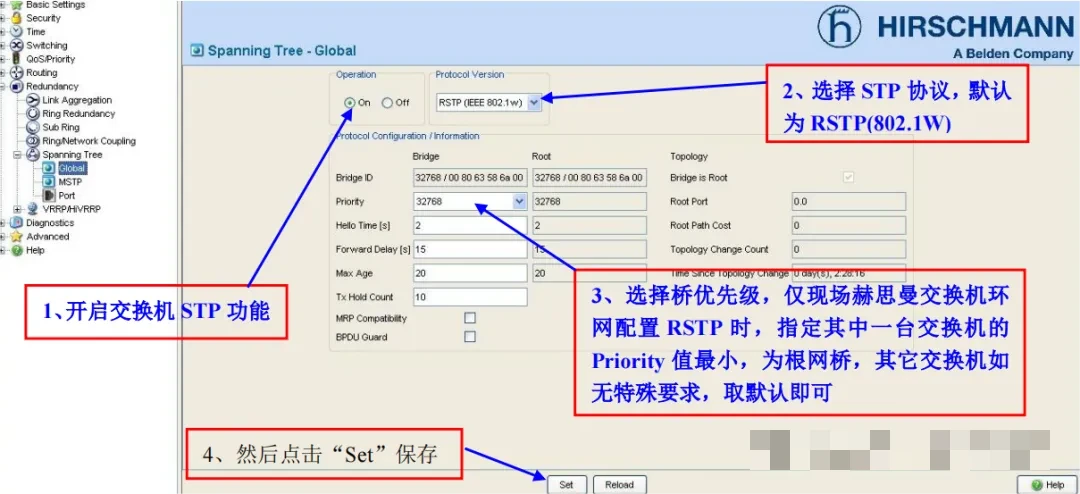

2. أدخل واجهة تكوين RSTP وقم بتكوين Switch RSTP ، كما هو موضح في المربع الأحمر أدناه:
العملية: تمكين وظيفة STP STP
إصدار المنتج: حدد بروتوكول STP ، الافتراضي هو RSTP (802.1W)
حدد أولوية الجسر. عند تكوين RSTP لشبكة حلقة Switch Hirschmann ، حدد مفتاحًا واحدًا بأصغر قيمة الأولوية مثل جسر الجذر. إذا لم تكن هناك متطلبات خاصة للمفاتيح الأخرى ، فاستخدم القيمة الافتراضية.
3.

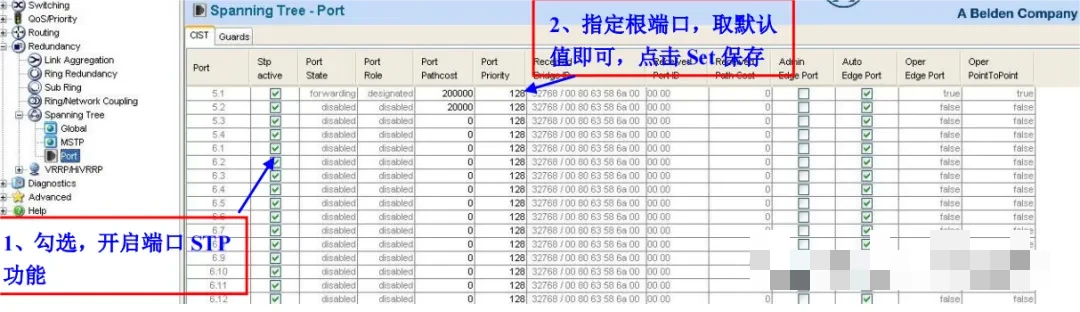

STP نشط: تحقق لتمكين وظيفة المنفذ STP
Port Prority: حدد منفذ الجذر ، واتخذ القيمة الافتراضية ، وانقر فوق SET للحفظ.
4. احفظ تكوين التبديل

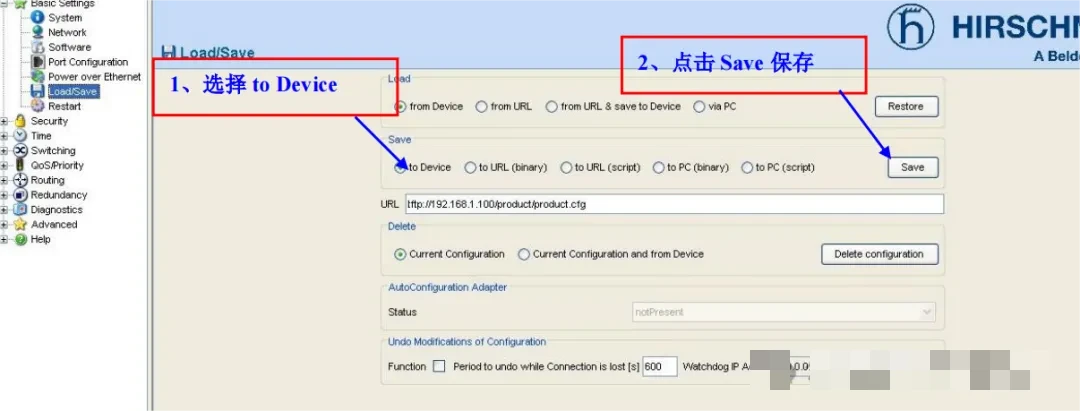

حفظ: حدد إلى الجهاز وانقر فوق حفظ
