Wlan المعايير

802.11a/b/g/n

802.11i الأمن اللاسلكي

تعديل يكتب

DSSS OFDM

mimo-afdm

تكرار فرقة ل نحن (20 MHz التشغيل القنوات)

2.412 إلى 2.462 جيجا هرتز (11 قناة)

5.180 إلى 5.240 جيجاهرتز (4 قنوات)

5.260 إلى 5.320 جيجاهرتز (4 قنوات)²

5.500 إلى 5.700 جيجاهرتز (11 قناة)²

5.745 إلى 5.825 جيجا هرتز (5 قنوات)

تكرار فرقة ل الاتحاد الأوروبي (20 MHz التشغيل القنوات)

2.412 إلى 2.472 جيجا هرتز (13 قناة)

5.180 إلى 5.240 جيجاهرتز (4 قنوات)

5.260 إلى 5.320 جيجاهرتز (4 قنوات)²

5.500 إلى 5.700 جيجاهرتز (11 قناة)²

تكرار فرقة ل JP (20 MHz التشغيل القنوات)

2.412 إلى 2.484 جيجا هرتز (14 قناة)

5.180 إلى 5.240 جيجاهرتز (4 قنوات)

5.260 إلى 5.320 جيجاهرتز (4 قنوات)²

5.500 إلى 5.700 جيجاهرتز (11 قناة)²

لاسلكي حماية

WEP Encryption (64- بت و 128- بت)

WPA/WPA 2- Enterprise (IEEE 802.1x/RADIUS ، TKIP ، AES)

WPA/WPA 2- الشخصية

الانتقال معدل

802.11b: 1 إلى 11 ميغابت في الثانية

802.11a/g: 6 إلى 54 ميغابت في الثانية

802.11n: 6.5 إلى 300 ميغابت في الثانية

جهاز إرسال قوة ل 802.11a

23 ± 1.5 dbm @ 6 إلى 24 ميغابت في الثانية

21 ± 1.5 dbm @ 36 mbps

20 ± 1.5 dbm @ 48 mbps

18 ± 1.5 dbm @ 54 mbps

جهاز إرسال قوة ل 802.11n (5 GHz)

23 ± 1.5 dbm @ mcs 0/8 20 mhz

18 ± 1.5 DBM @ MCS7/15 20 MHz

23 ± 1.5 dbm @ mcs 0/8 40 mhz

18 ± 1.5 DBM @ MCS7/15 40 MHz

جهاز إرسال قوة ل 802.11b

26 ± 1.5 dbm @ 1 mbps

26 ± 1.5 dbm @ 2 mbps

26 ± 1.5 ديسيبل @ 5.5 ميغابت في الثانية

25 ± 1.5 dbm @ 11 mbps

جهاز إرسال قوة ل 802.11g

23 ± 1.5 dbm @ 6 إلى 24 ميغابت في الثانية

22 ± 1.5 dbm @ 36 mbps

20 ± 1.5 dbm @ 48 mbps

19 ± 1.5 dbm @ 54 mbps

جهاز إرسال قوة ل 802.11n (2.4 GHz)

23 ± 1.5 dbm @ mcs 0/8 20 mhz

17 ± 1.5 DBM @ MCS7/15 20 MHz

23 ± 1.5 dbm @ mcs 0/8 40 mhz

17 ± 1.5 DBM @ MCS7/15 40 MHz

جهاز إرسال قوة

حساسية المتلقي لـ 802.11a (تقاس في 5.680GHz)

طبعة. -90 @ 6 mbps

طبعة. -88 @ 9 mbps

طبعة. -87 @ 12 mbps

طبعة. -85 @ 18 mbps

طبعة. -81 @ 24 mbps

طبعة. -78 @ 36 mbps

طبعة. -74 @ 48 mbps

طبعة. -73 @ 54 mbps ملاحظة³

حساسية المتلقي لـ 802.11n (5 جيجا هرتز ؛ تقاس في5.680 GHz)

طبعة. -69 dbm @ mcs 7 20 mhz typ. -70 dbm @ mcs 15 20 mhz typ. -64 dbm @ mcs 7 40 mhz typ. -66 dbm @ mcs 15 40 mhz

ملاحظة 3

حساسية المتلقي لـ 802.11b (تقاس في 2.437GHz)

طبعة. -89 dbm @ 1 mbps

طبعة. -89 dbm @ 2 mbps

طبعة. -89 dbm @ 5.5 mbps

طبعة. -88 dbm @ 11 mbps

حساسية المتلقي لـ 802.11g (تقاس في 2.437GHz)

طبعة. -88 dbm @ 6 mbps

طبعة. -88 dbm @ 9 mbps

طبعة. -88 dbm @ 12 mbps

طبعة. -87 dbm @ 18 mbps

طبعة. -84 dbm @ 24 mbps

طبعة. -81 dbm @ 36 mbps

طبعة. -77 dbm @ 48 mbps

طبعة. -75 dbm @ 54 mbps

حساسية المتلقي لـ 802.11n (2.4 جيجا هرتز ؛ تقاس في 2.437 جيجا هرتز)

طبعة. -70 dbm @ mcs 7 20 mhz typ. -70 dbm @ mcs 15 20 mhz typ. -64 dbm @ mcs 7 40 mhz typ. -65 dbm @ mcs 15 40 mhz

Wlan عملية وضع

العميل ، زور العميل ، العبد ، sniffer

هوائي

خارجي ، 2/2 DBI ، متعدد الاتجاهات

هوائي الموصلات

2 RP-SMA أنثى

10/100baset (x) الموانئ (RJ45 الموصل)

2

المعايير

IEEE 802.3 لـ 10BASET IEEE 802.3U لـ 100BASET (X)

IEEE 802.1Q لوضع علامات VLAN

إدارة

DHCP Server/Client ، HTTP ، IPv4 ، LLDP ، SMTP ، SNMPV1/V2C/V3 ، SYSLOG ، TCP/IP ، TELNET ، UDP ، Proxy ARP ، VLAN ، SERKENT WIRELESION

التوجيه

إعادة توجيه المنفذ ، طريق ثابت ، نات

حماية

HTTPS/SSL ، دائرة نصف قطرها ، SSH

وقتإدارة

عميل NTP ، عميل SNTP

فلتر

ICMP ، عنوان MAC ، بروتوكول IP ، يستند إلى المنفذ

الموصل

DB9 ذكر

مسلسل المعايير

rs -232 ، rs -422/485 ، rs -232/422/485

عملية أوضاع

معطل ، COM الحقيقي ، RFC2217 ، عميل TCP ، خادم TCP ، UDP

بيانات أجزاء

5, 6, 7, 8

قف أجزاء

1, 1.5, 2

التكافؤ

لا شيء ، حتى ، غريب ، مساحة ، مارك

تدفق يتحكم

لا شيء ، RTS/CTS ، xon/xoff

البودرات

75 bps إلى 921.6 كيلو بايت في الثانية

البيانات التسلسليةسجل

256 كيلو بايت

rs-232

TXD ، RXD ، RTS ، CTS ، DCD ، GND ، DTR ، DSR

rs-422

TX+، TX- ، RX+، RX- ، GND

rs -485-2w

البيانات+، البيانات- ، GND

rs -485-4w

TX+، TX- ، RX+، RX- ، GND

قاد المؤشرات

SYS ، LAN1 ، LAN2 ، WLAN ، Serial

أزرار

إعادة ضبط زر

السكن

معدن

IP تصنيف

IP30

أبعاد

77.1 × 115.5 × 26 مم (3.04 × 4.55 × 1.02 بوصة)

وزن

470 جم (1.03 رطل)

تثبيت

تصاعد Din-Reail ، تصاعد الجدار (مع مجموعة اختيارية)

مدخل الجهد االكهربى

9 إلى 30 VDC

قوة الموصل

1 قابلة للإزالة 3- كتلة طرف الاتصال (S)

قوة استهلاك

11.7 واط (كحد أقصى)

يعكس قطبية حماية

مدعوم

التشغيل درجة حرارة

النماذج القياسية: 0 إلى 60 درجة (32 إلى 140 درجة واو) درجة حرارة واسعة. النماذج: -40 إلى 75 درجة (-40 إلى 167 درجة f)

تخزين درجة حرارة (طَرد شملت)

-40 إلى 85 درجة (-40 إلى 185 درجة f)

المحيط نسبي رطوبة

5 إلى 95 ٪ (غير تكثيف)

EMC

en 61000-6-2/-6-4 ، en 55032/24

emi

CISPR 22 ، FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 8 KV ؛ الهواء: 15 كيلو فولت

IEC 61000-4-3 RS: 80 MHz إلى 1 GHz: 10 V/M

IEC 61000-4-4 EFT: Power: 2 KV ؛ إشارة: 1 كيلو فولت

IEC 61000-4-5 الزيادة: السلطة: 2 كيلو فولت ؛ إشارة: 1 كيلو فولت

IEC 61000-4-6 cs: 10 V

iec 61000-4-8 pfmf

راديو

en 300 328 ، en 301 489-1/17 ، en 301 893 ، fcc id sle -1137 c ، anatel ، mic ، ncc ، srrc ، wpc ، kc ، kc ، rcm

طريق المركبات

E Mark E1

أمان

en 60950-1 ، ul 60950-1

اهتزاز

IEC 60068-2-6

وقت

1،125،942 ساعة

المعايير

Telcordia SR332

جهاز

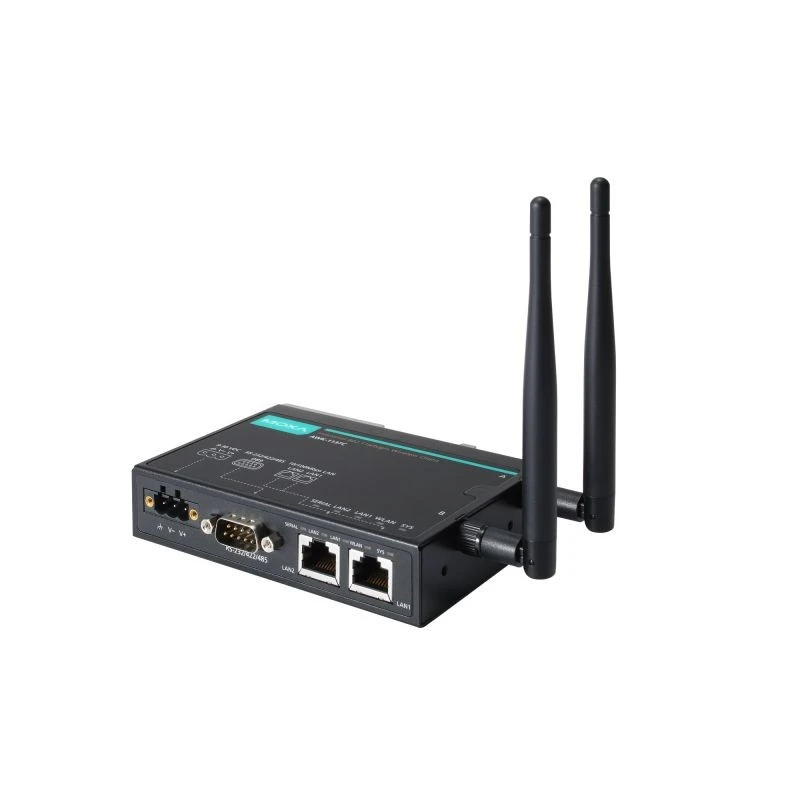

1 x awk -1137 C Series Wireless Client

تثبيت عدة

1 X DIN-RAIL KIT

هوائي

2 × 2.4/5 جيجا هرتز هوائي

الوثائق

دليل التثبيت السريع 1 ×

1 × بطاقة ضمان

نموذج اسم

فرقة

المعايير

التشغيل درجة حرارة.

awk -1137 c-eu

الاتحاد الأوروبي

802.11a/b/g/n

0 إلى 60 درجة

awk -1137 c-eu-t

الاتحاد الأوروبي

802.11a/b/g/n

-40 إلى 75 درجة

awk -1137 c-jp

JP

802.11a/b/g/n

0 إلى 60 درجة

awk -1137 c-jp-t

JP

802.11a/b/g/n

-40 إلى 75 درجة

awk -1137 c-us

نحن

802.11a/b/g/n

0 إلى 60 درجة

awk -1137 c-us-t

نحن

802.11a/b/g/n

-40 إلى 75 درجة

ant-wdb-onf -0709

7 DBI عند 2.4 جيجا هرتز أو 9 DBI في 5 جيجاهرتز ، N-type (أنثى) ، هوائي مزدوج النطاق ، متعدد الاتجاهات

ant-wdb-anm -0306

3 DBI عند 2.4 جيجا هرتز أو 6 ديسيبل في 5 جيجاهرتز ، ن-من النوع (ذكر) ، هوائي متعدد الاتجاهات

ant-wdb-onm -0707

07 DBI في 2.4 جيجاهرتز و 07 DBI في 5 جيجاهرتز ، N-type (ذكر) ، هوائي متعدد الاتجاهات النطاق المزدوج

ant-wdb-anm -0502

5 DBI عند 2.4 جيجا هرتز أو 2 DBI في 5 جيجاهرتز ، N-type (ذكر) ، هوائي متعدد الاتجاهات

ant-wdb-arm -02

2 DBI عند 2.4 جيجا هرتز أو 2 DBI في 5 جيجاهرتز ، RP-SMA (ذكر) هوائي التهاب المطاط في كل شيء

ant-wdb-arm -0202

2 DBI عند 2.4 جيجا هرتز أو 2 DBI في 5 جيجاهرتز ، RP-SMA (ذكر) ، هوائي مزدوج النطاق ، متعدد الاتجاهات

ant-wdb-pnf -1011

10 DBI عند 2.4 جيجا هرتز و 11 DBI في 5 جيجاهرتز ، نوتا (أنثى) ، هوائي اتجاهية مزدوجة النطاق

MAT-WDB-CA-RM -2-0205

2.4/5 جيجا هرتز ، هوائي السقف ، 2/5 DBI ، MIMO 2X2 ، RP-SMA-type (ذكر)

MAT-WDB-DA-RM -2-0203-1 م

2.4/5 GHz ، هوائي سطح المكتب ، 2/3 DBI ، MIMO 2X2 ، RP-SMA-TYPE (ذكر) ، 1 م كابل

MAT-WDB-PA-NF -2-0708

2.4/5 جيجا هرتز ، هوائي لوحة ، 7/8 DBI ، MIMO 2X2 ، N-Type (أنثى)

ant-wsb 5- pnf -16

16 DBI في 5 جيجا هرتز ، من النوع (أنثى) ، هوائي اتجاه واحد

ANT-WSB-PNF -12-02

12 DBI عند 2.4 جيجا هرتز ، من النوع N (أنثى) ، هوائي اتجاه واحد

ANT-WSB-AHRM -05-1. 5M

5 DBI عند 2.4 جيجا هرتز ، RP-SMA (ذكر) ، هوائي متعدد الاتجاهات/ثنائي القطب ، كابل 1.5 م
