Moxa eds -518 e -4 gtxsfp-t layer 2 gigabit مفتاح الإيثرنت الصناعي
Introduction

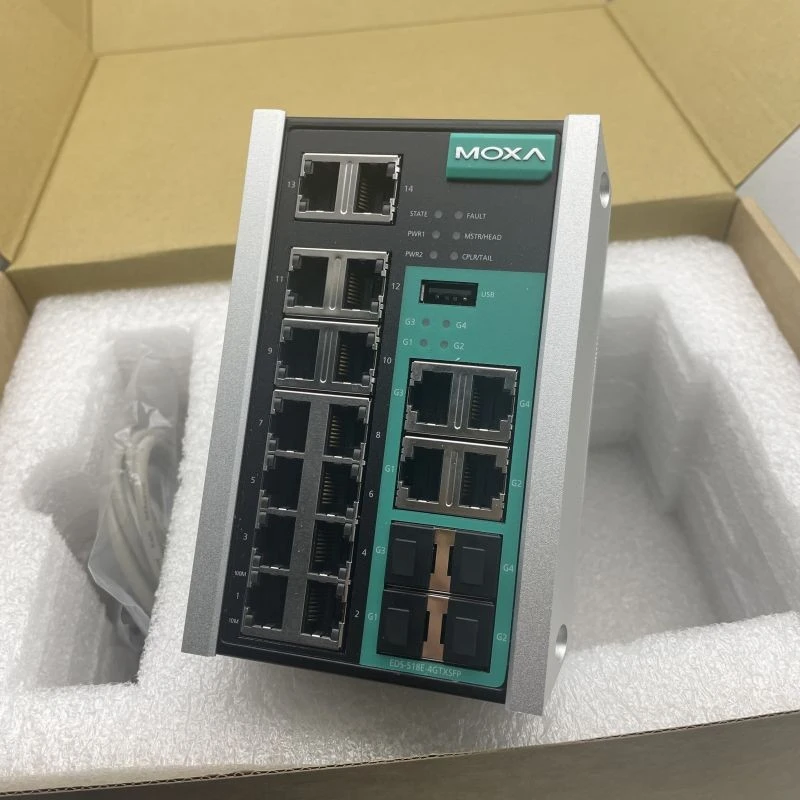

Moxa eds -518 e -4 gtxsfp-t هو عبارة عن مفتاح إيثرنت مُجهز بمنفذ ومضغوط {3}} مع أربعة منافذ gigabit ومضمنة في RJ45 أو SFP للاتصالات gigabit-optic. توفر منافذ Ethernet السريعة 14 مجموعة من مجموعات المنافذ النحاسية والألياف ، مما يعطي Moxa eds -518 -4 gtxsfp-t حرية إضافية عند تطوير شبكتك والتطبيق. تعمل Turbo Ring Turbo Tranologies Ethernet ، وسلسلة التوربو ، و RSTP/STP ، و MSTP على تحسين قابلية الاعتماد على النظام وتوافرها في جوهر شبكتك. Moxa eds -518 e -4 gtxsfp-t يتضمن بالإضافة إلى ذلك إمكانات إدارة واسعة النطاق.
علاوة على ذلك ، فإن Moxa eds -518 E -4 gtxsfp-t مخصص بشكل خاص للحالات الصناعية الصعبة ذات مساحة التثبيت المحدودة ومتطلبات مستوى الحماية العالية ، بما في ذلك طريق البحرية والسكك الحديدية والنفط والغاز وأتمتة المصنع وأتمتة العملية.
الميزات والفوائد
- تشمل الميزات 4 منافذ إيثرنت 4 جيجابت ، و 14 منافذ إيثرنت سريعة للنحاس والألياف ، وحلقة توربو وسلسلة (وقت الاسترداد <20 مللي ثانية @ 250 مفتاح) ، و RSTP/STP ، و MSTP للتكرار.
- يتم استخدام RADIUS ، TACACS+، MAB Authentication ، SNMPV3 ، IEEE 802.1X ، MAC ACL ، HTTPS ، SSH ، و MAC اللزج لتحسين أمان الشبكة.
- ميزات الأمان القائمة على IEC 62443 ، بما في ذلك دعم إدارة الأجهزة والمراقبة عبر بروتوكولات Ethernet/IP و ProfInet و Modbus TCP.
- يوفر Fiber Check ™ مراقبة وحالة الألياف الكاملة وتحذيرات منافذ ألياف MST/MSC/SSC/SFP.
- يدعم MxStudio لإدارة الشبكة الصناعية البسيطة والمرئية.
- يمكّن V-ON ™ بيانات البث المتعدد على مستوى المللي ثانية واستعادة شبكة الفيديو.
تحديد
واجهة الإدخال/الإخراج
|
قنوات الاتصال التنبيه |
1 ، إخراج ترحيل مع قدرة الاستيعاب الحالية من 1 A @ 24 VDC |
|
أزرار |
إعادة ضبط زر |
|
قنوات الإدخال الرقمية |
1 |
|
المدخلات الرقمية |
+13 إلى +30 v للحالة 1 {{0}} إلى +3 v للحالة 0 الأعلى. المدخلات الحالية: 8 مللي أمبير |
واجهة Ethernet
|
منافذ 10/100BASET (X) (موصل RJ45) |
eds -518 e -4 gtxsfp: 14 eds -518 e-mm-sc -4 gtxsfp/mm-st -4 gtxsfp/ss-sc -4 gtxsfp: 12 تدعم جميع النماذج: سرعة التفاوض على السيارات وضع الوجهين الكامل/نصف Auto MDI/MDI-xConnection |
|
منافذ التحرير والسرد (10/100/1000BASET (X) OR100/ 1000BassFP+) |
4 |
|
منافذ 10/100/1000BASET (X) (موصل RJ45) |
سرعة التفاوض التلقائي كامل/نصف وضع الوجهين Auto MDI/MDI-X اتصال |
|
100 منافذ BASEFX (موصل SC متعدد الوضع) |
eds -518 e-mm-sc -4 gtxsfp series: 2 |
|
100 منافذ BASEFX (موصل ST متعدد الوضع) |
eds -518 e-mm-st -4 gtxsfp series: 2 |
|
100 منافذ BBASEFX (موصل SC أحادي الوضع)
|
eds -518 e-ss-sc -4 gtxsfp series: 2 |
معلمات الطاقة
|
اتصال |
2 قابلة للإزالة 4- كتلة طرف الاتصال (s) |
|
إدخال تيار |
eds {{0}} e -4 gtxsfp series: 0.37 a @ 24 vdc eds {{0}} |
|
جهد المدخلات |
12/24/48/-48 VDC ، مدخلات مزدوجة زائدة عن الحاجة |
|
الجهد التشغيل |
9.6 إلى 60 VDC |
|
حماية الحالية الزائد |
مدعوم |
|
عكس حماية القطبية |
مدعوم |
الخصائص الفيزيائية
|
السكن |
معدن |
|
تصنيف IP |
IP30 |
|
أبعاد |
94 × 135 × 137 مم (3.7 × 5.31 × 5.39 بوصة) |
|
وزن |
1518g (3.35 رطل) |
|

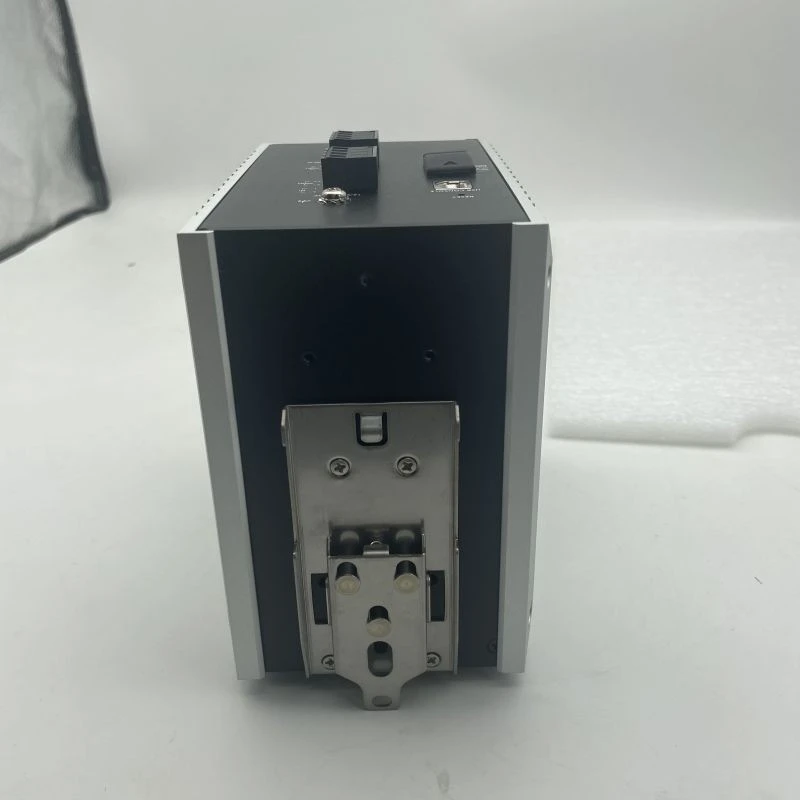

تثبيت |
تصاعد Din-Reail ، تصاعد الجدار (مع مجموعة اختيارية) |
الحدود البيئية
|
درجة حرارة التشغيل |
النماذج القياسية: -10 إلى 60 درجة (من 14 إلى 140 درجة فهرنهايت) درجة حرارة واسعة. النماذج: -40 إلى 75 درجة (-40 إلى 167 درجة f) |
|
درجة حرارة التخزين (شملت الحزمة) |
-40 إلى 85 درجة (-40 إلى 185 درجة f) |
|
الرطوبة النسبية المحيطة |
5 إلى 95 ٪ (غير تكثيف) |
Mأوكساeds -518 e -4 gtxsfp-t النماذج المتاحة
|
النموذج 1 |
Moxa eds -518 e -4 gtxsfp |
|
النموذج 2 |
Moxa eds -518 e-mm-sc -4 gtxsfp |
|
النموذج 3 |
Moxa eds -518 e-mm-st -4 gtxsfp |
|
النموذج 4 |
Moxa eds -518 e-ss-sc -4 gtxsfp |
|
النموذج 5 |
Moxa eds -518 e -4 gtxsfp-t |
|
النموذج 6 |
Moxa eds -518 e-mm-sc -4 gtxsfp-t |
|
النموذج 7 |
Moxa eds -518 e-mm-st -4 gtxsfp-t |
|
النموذج 8 |
Moxa eds -518 e-ss-sc -4 gtxsfp-t |
