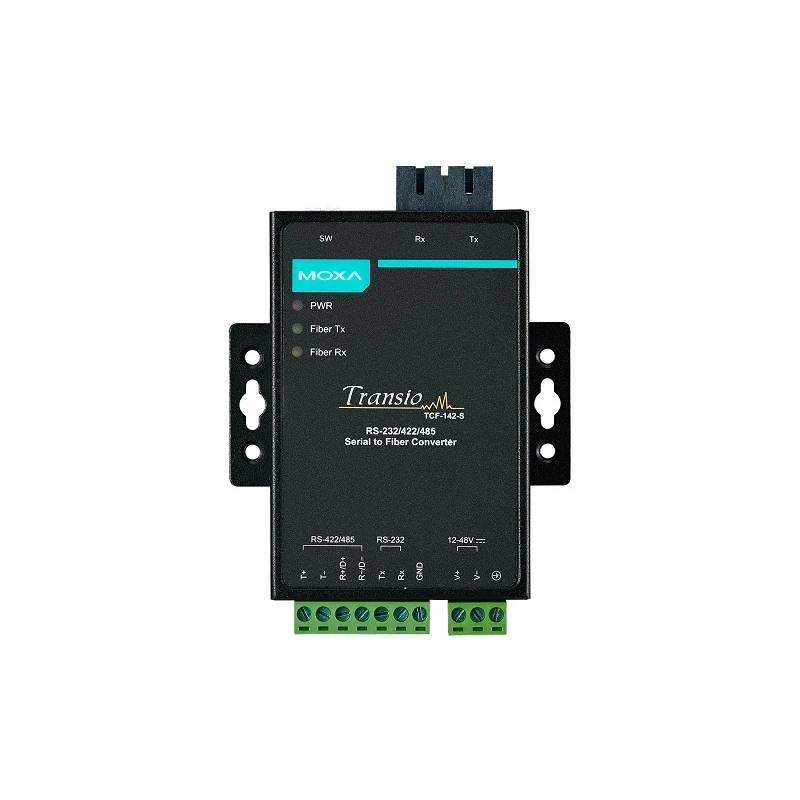

Moxa tcf -142- s-scصناعيدرجةمحول المسلسل إلى الألياف
مقدمة
تدعم Moxa TCF -142- S-SC محولات وسائط متعددة ، بما في ذلك RS -232 ، RS -422/485 ، والألياف متعددة الوضع/الوضع الفردي. يمكن لمحولات Moxa TCF -142- S-SC تمديد الإرسال التسلسلي حتى 5 كم (TCF -142- m مع ألياف متعددة الوضع) أو 40 كم (TCF -142- s مع الألياف الواحدة). يمكن لمحولات Moxa TCF -142- S-SC تحويل إما إشارات RS -232 أو RS -422/485 ، ولكن ليس كلاهما في وقت واحد.
الميزات والفوائد
• يدعم نقل RS -232/422/485 حتى 40 كم مع وضع واحد (tcf -142- s) أو 5 كم مع multi-mode (tcf -142- m).
• يقلل من تدخل الإشارة
• يحمي من التدخل الكهربائي والتآكل
• يدعم البودرات التي تصل إلى 921.6 كيلو بايت في الثانية
تحديد
الإشارات التسلسلية
|
rs -232 |
TXD ، RXD ، GND |
|
rs -422 |
TX+، TX- ، RX+، RX- ، GND |
|
rs -485-4 w |
TX+، TX- ، RX+، RX- ، GND |
|
rs -485-2 w |
البيانات+، البيانات- ، GND |
معلمات الطاقة
|
عدد مدخلات الطاقة |
1 |
|
إدخال تيار |
70 إلى 140 مللي أمبير @ 12 إلى 48 VDC |
|
جهد المدخلات |
12 إلى 48 VDC |
|
حماية الحالية الزائد |
مدعوم |
|
موصل الطاقة |
كتلة الطرفية |
|
استهلاك الطاقة |
70 إلى 140 مللي أمبير @ 12 إلى 48 VDC |
|
عكس حماية القطبية |
مدعوم |
الخصائص الفيزيائية
|
تصنيف IP |
IP30 |
|
السكن |
معدن |
|
الأبعاد (مع آذان) |
9 0 × 100 × 22 مم (3.54 × 3.94 × 0.87 بوصة) |
|
الأبعاد (بدون آذان) |
67 × 1 0 0 × 22 مم (2.64 × 3.94 × 0.87 بوصة) |
|
وزن |
32 0 g (0.71 lb) |
|
تثبيت |
تصاعد الجدار |
الحدود البيئية
|
درجة حرارة التشغيل |
النماذج القياسية: 0 إلى 60 درجة (32 إلى 140 درجة واو) درجة حرارة واسعة. النماذج: -40 إلى 75 درجة (-40 إلى 167 درجة f) |
|
درجة حرارة التخزين (شملت الحزمة) |
-40 إلى 85 درجة (-40 إلى 185 درجة f) |
|
الرطوبة النسبية المحيطة |
5 إلى 95 ٪ (غير تكثيف) |
Moxa TCF -142- S-SC النماذج المتاحة
|
اسم النموذج |
التشغيل درجة حرارة. |
الفيبر نوع الوحدة |
|
tcf -142- m-st |
0 إلى 60 درجة |
شارع متعدد الوضع |
|
tcf -142- m-sc |
0 إلى 60 درجة |
متعدد الأوضاع SC |
|
TCF -142- S-ST |
0 إلى 60 درجة |
شارع الوضع المفرد |
|
tcf -142- s-sc |
0 إلى 60 درجة |
وضع واحد SC |
|
TCF -142- M-ST-T |
-40 إلى 75 درجة |
شارع متعدد الوضع |
|
tcf -142- m-sc-t |
-40 إلى 75 درجة |
متعدد الأوضاع SC |
|
tcf -142- s-s-t-t |
-40 إلى 75 درجة |
شارع الوضع المفرد |
|
tcf -142- s-sc-t |
-40 إلى 75 درجة |
وضع واحد SC |
